Материнская плата – самая важная часть компьютера. Все компоненты компьютера, такие как процессор, оперативная память и т. д., подключены к материнской плате. Этот пост от этот мастер разделов сайта показывает вам, как установить материнскую плату .





На этой странице :

Вещи, которые вам нужно знать

Некоторые люди могут захотеть узнать, как заменить материнскую плату. На самом деле, если вы знаете, как установить материнскую плату, вы, естественно, знаете, как заменить материнскую плату.

В целом процесс установки материнской платы выглядит следующим образом:

  1. Установите ЦП на материнскую плату.
  2. Установите твердотельный накопитель M.2 на материнскую плату, если он у вас есть.
  3. Установите радиатор процессора на материнскую плату.
  4. Установите материнскую плату в корпус ПК.

Почему вам нужно установить ЦП, твердотельный накопитель M.2 и радиатор ЦП на материнскую плату, прежде чем прикреплять материнскую плату к корпусу ПК? Причины следующие:



  • Перед установкой материнской платы в корпус необходимо установить ЦП и кулер ЦП, поскольку для установки кулера ЦП может потребоваться установка винтов с задней стороны материнской платы.
  • Слот M.2 SSD обычно находится под слотом для процессора. Некоторые радиаторы процессора будут закрывать это место, что повлияет на установку твердотельного накопителя M.2. SSD M.2 рекомендуется устанавливать перед установкой процессорного кулера.

Что касается установки других частей ПК, таких как оперативная память, вентиляторы ПК, блок питания, графический процессор, жесткие диски SATA и т. д., вы можете подключить их к материнской плате после того, как материнская плата будет прикреплена к корпусу ПК.

Как установить материнскую плату

Этап 1. Установите ЦП и твердотельный накопитель M.2.

Если взять в качестве примера процессор Intel, установка процессора должна быть следующей:

Шаг 1: Нажмите на металлический рычаг рядом с гнездом, слегка потяните его в сторону от гнезда, а затем поднимите. Затем поднимите металлическую рамку, закрывающую пустую розетку.



оттяните металлический рычаг рядом с разъемом процессора

Шаг 2: Вставьте процессор в слот. На боковой стороне чипа есть небольшие выемки, которые совпадают с крошечными выступами в сокете. Они могут помочь вам правильно вставить ЦП в слот.

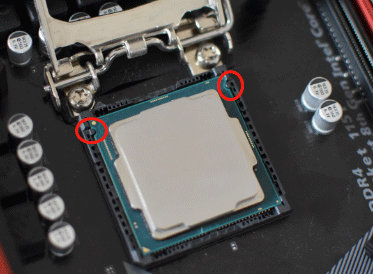

вставить ЦП



Шаг 3: Затем вам просто нужно восстановить металлический каркас и металлический рычаг на прежние места.

Для процессора AMD вам просто нужно поднять металлический рычаг сокета до упора. Розетка немного сдвинется в сторону. Держите процессор так, чтобы контакты на нижней стороне совпали с отверстиями в сокете, а затем вставьте его. Затем нажмите на металлический рычаг вниз. Это переместит сокет и вставленный чип ЦП в исходное положение первого, зафиксировав их на месте.

Установка твердотельного накопителя M.2 очень проста. Вы можете обратиться к этому сообщению: Как установить твердотельный накопитель M.2 на ПК с Windows [Полное руководство] .



Этап 2. Установите радиатор ЦП

В настоящее время большинство радиаторов ЦП, представленных на рынке, представляют собой радиаторы с боковым обдувом. Эти типы радиаторов обычно имеют два типа застежек: прижимная пряжка и пряжка с обратным замком. Процесс установки радиатора ЦП зависит от типа используемой пряжки.

№1. Пряжка давления

Шаг 1: Установите пряжку.

  • Отрегулируйте прозрачные рычажки 4 отверстий на круглой черной скобе так, чтобы они соответствовали 4 отверстиям вокруг слота процессора, а затем нажмите вниз.
  • Вставьте 4 черные верхние заглушки в 4 отверстия кронштейна и плотно прижмите их.

Советы:

Любое давление должно быть мягким. В противном случае материнская плата может погнуться.

установить нажимную пряжку

Шаг 2: Покройте процессор термопастой (необязательно). Если радиатор ЦП новый, на его нижнюю часть может быть предварительно нанесена термопаста. Затем вы можете пропустить этот шаг.

Предупреждение:

Если нанести слишком много термопасты, она может вылиться и попасть в сокет. Таких ситуаций следует избегать, так как они могут повредить ЦП и сокет.

Шаг 3: Снимите наклейку с основания радиатора. Поместите радиатор ЦП на ЦП и закрепите его на пряжке. Что касается фан-направления, вы можете обратиться к этому посту: Направление вентилятора ПК: как установить вентиляторы на ПК .

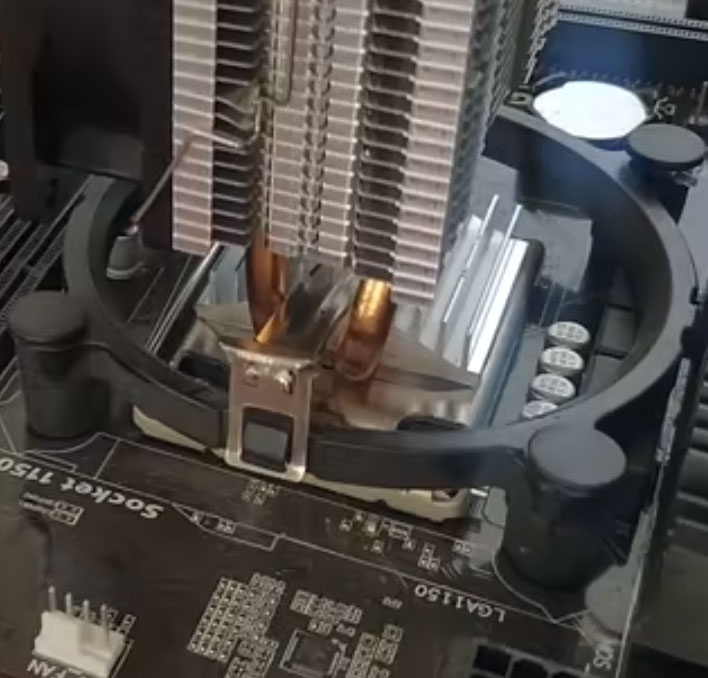

закрепите радиатор процессора пряжками

Шаг 4: Подсоедините кабель питания радиатора к ВЕНТИЛЯТОР ЦП над слотом ЦП на материнской плате.

№ 2. Пряжка с замком сзади

Шаг 1: Установите пряжку.

  • Вокруг гнезда процессора на материнской плате есть 4 отверстия, соответствующие 4 винтам пряжки. Вставьте винты пряжки сзади к передней части материнской платы.
  • На передней части материнской платы установите 4 большие шпильки на 4 винта и затяните их прилагающимися гайками.

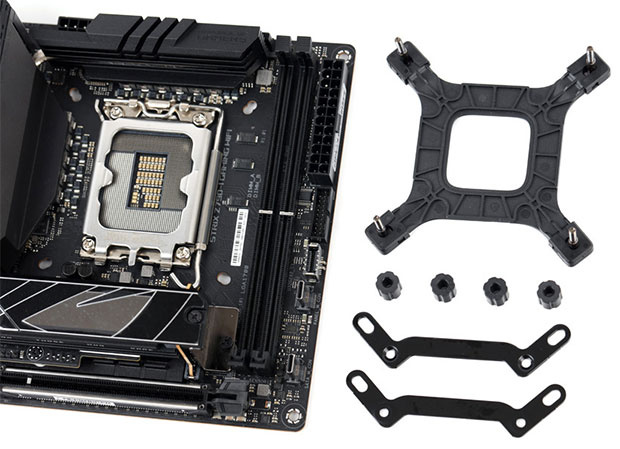

установить пряжку с обратным замком

Шаг 2: Установите кронштейн радиатора процессора. Кронштейн можно прикрепить либо к радиатору процессора, либо к 4 большим шпилькам. Это зависит от конкретного радиатора процессора.

Шаг 3: Нанесите термопасту. Снимите наклейку с основания радиатора. Закрепите радиатор процессора винтами. Затем подключите кабель питания радиатора.

закрепите радиатор процессора винтами

Этап 3. Установка материнской платы в корпус ПК

Шаг 1: В соответствии с положением и количеством отверстий для винтов на основной плате отрегулируйте положение установки медных стоек корпуса соответствующим образом. Платы M-ATX обычно состоят из 6-8 штук, а платы ATX обычно состоят из 9 штук.

Шаг 2. Перед тем, как закрепить материнскую плату на корпусе ПК с помощью винтов, необходимо выполнить следующие действия.

  • Отрегулируйте крышку слота PCI на корпусе. В соответствии с положением видеокарты снимите соответствующий железный лист. Железный лист обычно предварительно разрезают. Вы можете удалить его, повернув влево и вправо, оставив место для установки видеокарты.
  • Установите экран панели ввода/вывода. Обратите внимание на направление экрана панели ввода-вывода. Аудиоинтерфейс расположен внизу, а металлический лист интерфейсного отверстия обращен внутрь корпуса.
  • С внутренней стороны корпуса совместите экран панели с соответствующим пространством и выдавите его. Вокруг защитной панели имеется множество выпуклых точек, и установка считается успешной, если все они встали на свои места.
  • Поместите материнскую плату с установленным радиатором в корпус, совместите положение интерфейса дефлектора (обратите внимание, что металлический лист интерфейса дефлектора не застревает на интерфейсе материнской платы) и отверстий для винтов, и завинтите его по диагонали с маленькой крышкой винты.

Затем можно прикрепить материнскую плату к корпусу ПК.
